AP-S ボルト
斜め締め補正ボルト
AP-S ボルト
斜め締め補正ボルト
- 特長
- 従来より短い先端の機能部で挿入時の角度を補正し、斜め締めを防止します。
- AP-Sとは？
- Adjustment Point Short type
- 適用業種
- 自動車 家電 事務機器 など
- 使用箇所
- 締付け作業姿勢が悪い箇所など、斜め締めが起きうる部位
- 効果
- 締付け信頼性の向上、ねじ山かじりの防止、製品のコンパクト化
- サイズ
- M4〜M12
従来品
<問題点 >
●斜めに挿入された場合、かん合せず空転したり、斜めにかん合し、かじりが発生することがある。
● かじりが発生すると、補修が必要となり、作業工数が増加する。
パイロット先
- 信頼性
- 100
- コスト指数
- 100
開発品
<特徴>
●ななめ挿入された場合でも、ねじ山がかじることなく、角度を補正しながら締付けができる。

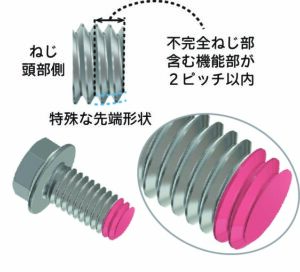

●先端の機能部とねじの不完全ねじの長さは２ピッチであり、標準ねじのあら先と同様の使用が可能。
AP-Sボルト
- 信頼性
- 110（現行品の信頼性を100とする）
- コスト指数
- 60（補修等の締付け工数を加味したトータルコスト）
